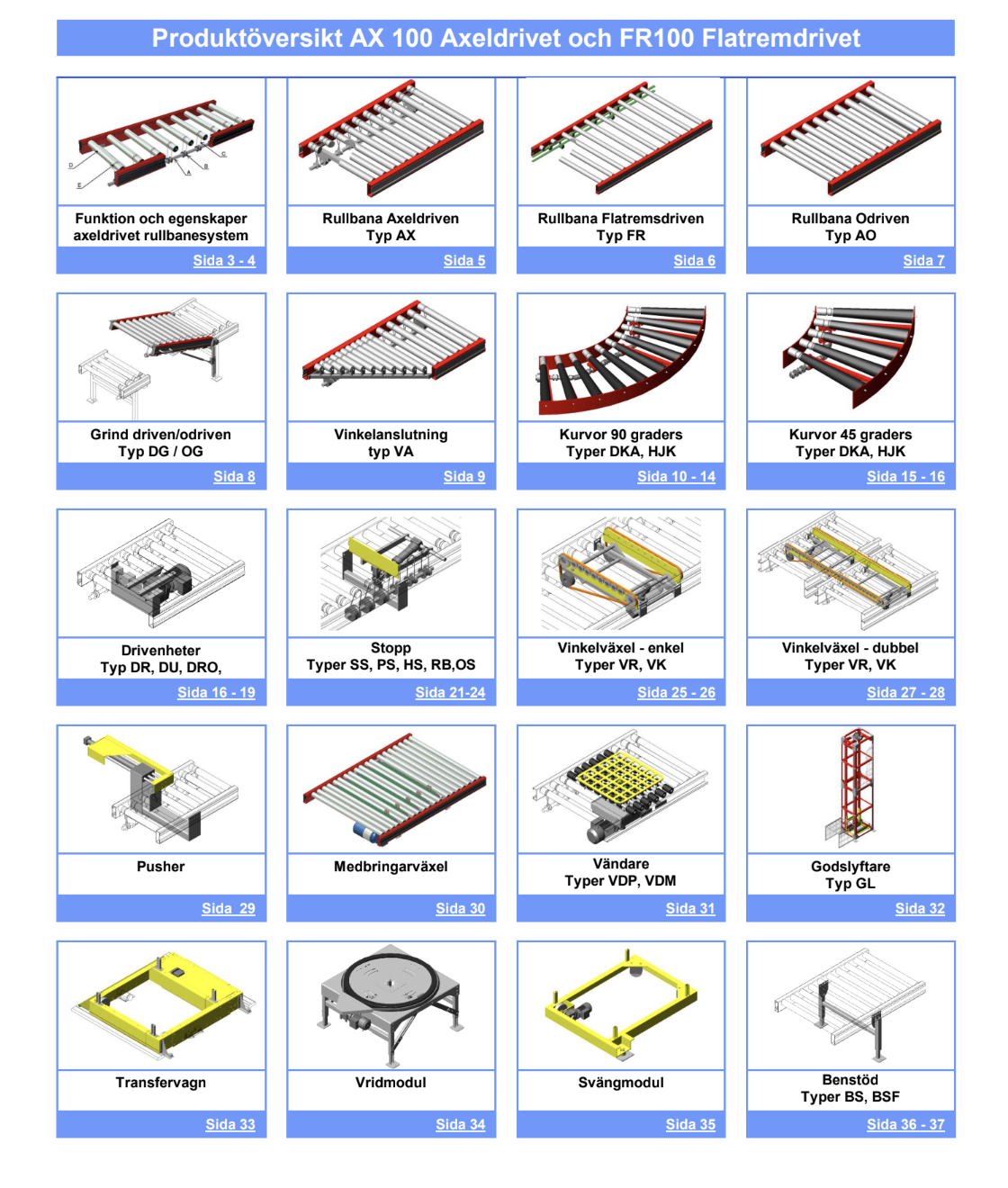

Produktöversikt

AX 100 – Axeldrivet rullbanesystem
FR100 – Flatremsdrivet rullbanesystem

Funktion och egenskaper – AX100

AX 100 är ett komplett axeldrivet transportörsystem.

Funktion

Transportörens rullar drivs via en längsgående roterande axel.
Friktionsdrivna trissor överför kraft via polyuretanrem till varje rulle.
Varje rulle har fjädrande axel för enkel montering.
Systemets drivaxel kan även driva andra funktioner i anläggningen.

Egenskaper

Låg ljudnivå
Få drivenheter
Hög driftsäkerhet
Kostnadseffektivt
Flexibel placering av motor
Servicevänligt
Modulärt och lätt att bygga ut

Rullbanor

AX100 – Driven rullbana (Typ AX)

För transport av styckegods upp till 100 kg/m.

Tekniska data:

Ram: C-profilstål
Sektionslängder: 468–2808 mm
Rullängder: 300–900 mm
Rulldelning: 52–208 mm
Rullar: Ø50 mm, kullagrade
Drivenhet: Typ DR
Ytbehandling: RAL3020 eller elförzinkad

FR100 – Flatremsdriven rullbana (Typ FR)

Driven ackumulerande bana för styckegods upp till 100 kg/m.

Tekniska data:

Rullar: Ø50 mm, kullagrade
Rulldelning: 78–208 mm
Drivenhet: Typ DU
Max längd per drivenhet: 15 m eller 100 rullar

AX100 – Odriven rullbana (Typ AO)

För manuell eller graviterande transport.

Kurvor och anslutningar

90° kurvor (Typ DKA / HJK)

Driven eller odriven
Koniska rullar (driven) eller hjul (odriven)
Bibehåller godsets riktning

45° kurvor

Samma princip som 90°
Finns som driven och odriven

Vinkelanslutning (Typ VA)

45° inmatning till huvudbana
Bibehåller riktning vid hög hastighet

Drivenheter

AX100 – Drivenhet (Typ DR)

Kuggväxelmotor
Effekt: 0,25–0,75 kW
Hastighet: 9–20 m/min

FR100 – Drivenhet (Typ DU)

Kugg- eller snäckväxelmotor
Effekt: 0,25–0,55 kW
Hastighet: 9–30 m/min

Drivrulle (Typ DRO)

24 V DC
För kortare banor
Max 6 rullar per driven enhet

Hanteringsfunktioner

Stopp

SS – separeringsstopp
PS – positioneringsstopp
HS – manuellt stopp
OS – mekaniskt stopp
RB – rullbroms

Vinkelväxlar

För 90° överföring:

VR – remdriven
VK – kedjedriven
Finns som enkel och dubbel

Pusher

För sidoutmatning av gods
Finns i flera utföranden beroende på applikation

Medbringarväxel

Motordriven tvärtransport av gods

Vändare (Typ VDM / VDP)

Vridning 90°–180°
Kapacitet upp till ca 12 enheter/min

Godslyftare (Typ GL)

Vertikal transport mellan nivåer

Max last: 70 kg
Höjd upp till 6 m

Transfervagn (Typ TVD)

För tvärtransport mellan stationer

Vrid- och svängmoduler

VM – vridmodul
SM – svängmodul

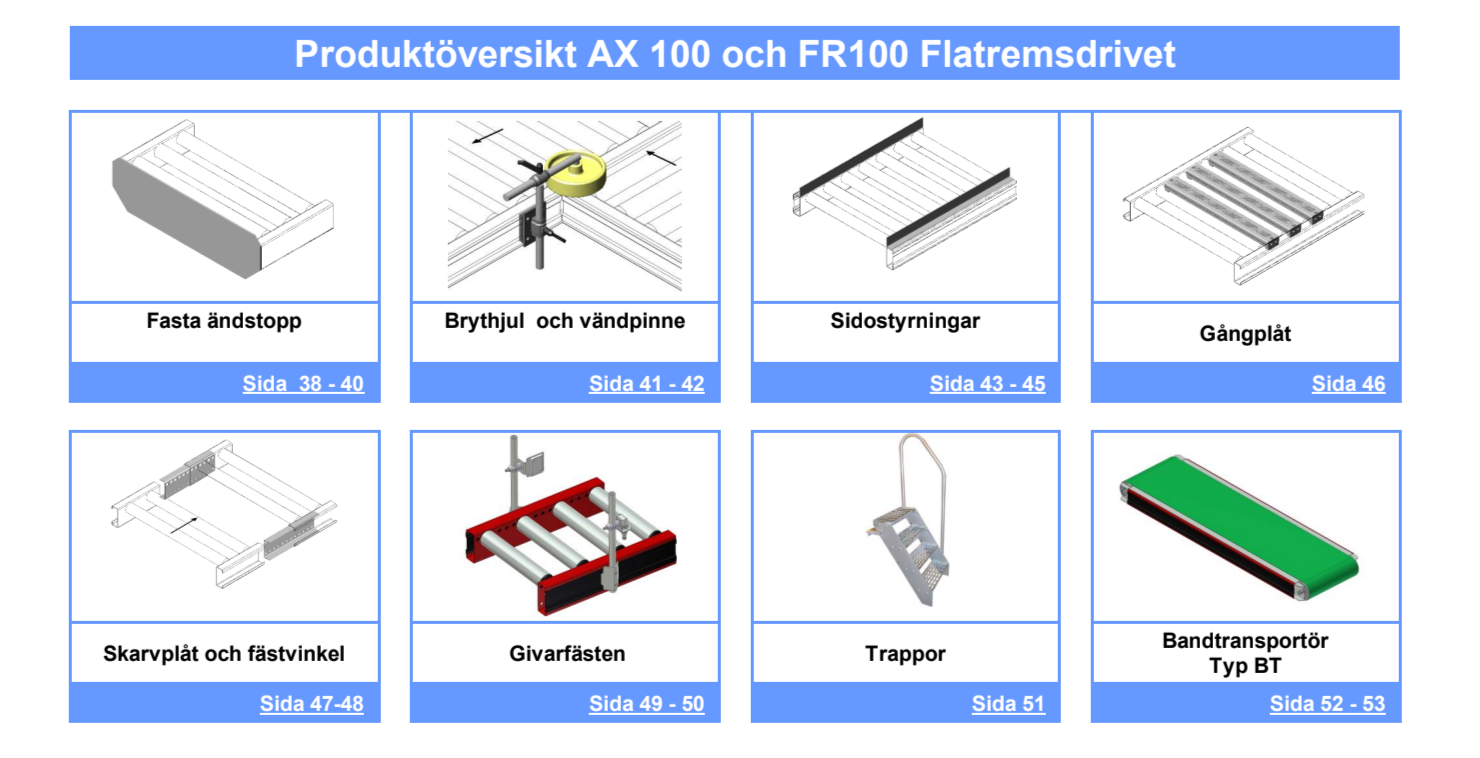

Tillbehör

Sidostyrningar

Fasta (FSS, KSS)
Justerbara (JSS)

Ändstopp

Vinkelprofil
Ändplåt
Rullstopp

Givarfästen

Invändig montering
Utvändig montering

Gångplåt och trappor

För passage över transportörer

Skarvplåt & fästvinklar

För montering och anslutningar

Benstöd (Typ BS / BSF)

Justerbar transporthöjd
Lutning ±5°
Fällbart stöd för grindar

Övriga komponenter

Grind (Typ DG / OG)

För passage genom bana
Gasfjäderassisterad

Brythjul & vändpinne

För att styra eller vända gods

Bandtransportör (BT110)

För styckegods upp till 50 kg/m.

Utföranden:

Med drivtrumma
Med sidomonterad drivstation

Egenskaper:

PVC-band
Anpassningsbar hastighet
Samma ramprofil som rullbanor

Sammanfattning

Rullbanesystem 100 är ett modulärt och flexibelt transportsystem som kan anpassas efter olika behov inom internlogistik och produktion. Systemet erbjuder:

Hög flexibilitet
Låg ljudnivå
Enkel installation och service
Skalbarhet och utbyggnadsmöjligheter
